Kanalinspektion / Rohrinspektion / Schachtinspektion mit Tauchroboter und Sonar
Inhaltsverzeichnis:
Welche Kanäle und Rohrleitungen gibt es?
Unterschiede zwischen Kanälen und Rohrleitungen?
Welches Wasser fließt durch Kanäle und Rohrleitungen?
Was sind die Unterschiede zwischen Niederschlagswasser, Grauwasser, Grundwasser und Regenwasser?
Wie wird eine Kanalinspektion durchgeführt?
Schwierigkeiten und Gefahren einer Kanalinspektion.
Vorteile einer Kanalinspektion mit einem Tauchroboter.
Ziele einer Kanalinspektion.
Reinigung und Reparatur von Rohrleitungen und Kanälen.
Welche Kanäle und Rohrleitungen gibt es?
Im Wasserbau gibt es verschiedene Arten von Kanälen und Rohrleitungen, die je nach Einsatzgebiet und Zweck unterschiedliche Ausführungen haben können. Hier sind einige Beispiele:
Offene Kanäle: Dies sind Kanäle, die an der Oberfläche offen sind und für den Transport von Wasser in der Landwirtschaft, für Entwässerungszwecke oder für die Bewässerung von Pflanzen verwendet werden.
Geschlossene Rohrleitungen: Diese Rohre sind für den Transport von Wasser unter der Erde oder in geschlossenen Systemen bestimmt. Sie können für die Wasserversorgung von Gebäuden, für den Transport von Trinkwasser oder für die Abwasserentsorgung eingesetzt werden.
Druckrohre: Diese Rohre werden verwendet, um Wasser unter hohem Druck zu transportieren, beispielsweise für die Wasserversorgung von Gebäuden oder für die Bewässerung von Feldern.
Staukanäle: Diese Kanäle werden verwendet, um Wasser zu speichern und es bei Bedarf freizusetzen, um zum Beispiel elektrische Energie zu erzeugen.
Entlastungskanäle: Diese Kanäle werden verwendet, um den Wasserstand in einem Gewässer zu regulieren und Überflutungen zu vermeiden.
Drainagerohre: Diese Rohre werden verwendet, um Wasser aus dem Boden abzuleiten und somit die landwirtschaftliche Produktion oder den Hochwasserschutz zu verbessern.
Küsten- und Flussdeichsysteme: Diese Systeme bestehen aus Deichen und anderen Konstruktionen, um Überschwemmungen von Flüssen und Küsten zu verhindern.
Diese sind nur einige Beispiele von Kanälen und Rohrleitungen im Wasserbau, es gibt noch viele weitere Varianten und Kombinationen, die je nach Bedarf und Anforderungen ausgeführt werden können.
Unterschiede zwischen Kanälen und Rohrleitungen
Kanäle und Rohrleitungen sind beide Konstruktionen, die im Wasserbau eingesetzt werden, um Wasser von einem Punkt zum anderen zu transportieren. Allerdings gibt es einige Unterschiede zwischen den beiden.
Form: Kanäle sind in der Regel offene Systeme, die an der Oberfläche sichtbar sind und Wasser durch die Schwerkraft transportieren. Rohrleitungen sind in der Regel geschlossene Systeme, die unter der Erde oder innerhalb von Gebäuden verlegt werden.
Durchflusskapazität: Kanäle haben normalerweise eine höhere Durchflusskapazität als Rohrleitungen. Das liegt daran, dass Kanäle in der Regel breiter sind als Rohre und mehr Wasser transportieren können.
Wartung: Kanäle erfordern im Allgemeinen mehr Wartungsaufwand als Rohrleitungen, da sie der Witterung und der Erosion ausgesetzt sind. Rohrleitungen hingegen sind in der Regel besser vor äußeren Einflüssen geschützt und erfordern weniger Wartung.
Kosten: Kanäle sind in der Regel teurer als Rohrleitungen, da sie oft aufwendiger zu bauen und zu warten sind. Rohrleitungen können jedoch teurer sein, wenn sie aufgrund der Topografie oder anderer Umstände in schwierigem Gelände verlegt werden müssen.
Flexibilität: Rohrleitungen sind in der Regel flexibler als Kanäle, da sie in der Lage sind, um Hindernisse herum oder durch enge Bereiche zu führen. Kanäle hingegen erfordern oft einen geraden Verlauf und sind weniger flexibel.
Letztendlich hängt die Wahl zwischen Kanälen und Rohrleitungen im Wasserbau von verschiedenen Faktoren ab, einschließlich der Topografie, des Zwecks und der verfügbaren Ressourcen.
Welches Wasser fließt durch Kanäle und Rohrleitungen im Wasserbau?
Das Wasser, das durch Kanäle und Rohrleitungen im Wasserbau fließt, kann unterschiedlichen Ursprungs und Verwendungszwecken haben. Hier sind einige Beispiele:
Trinkwasser: Rohrleitungen werden oft verwendet, um sauberes Trinkwasser von einer Quelle, wie einem Wasserwerk, zu Haushalten, Gewerbegebieten und öffentlichen Gebäuden zu transportieren.
Abwasser: Rohrleitungen werden auch verwendet, um Abwasser von Haushalten, Gewerbegebieten und öffentlichen Gebäuden zu Sammelsystemen oder Kläranlagen zu transportieren.
Bewässerung: Kanäle und Rohrleitungen werden verwendet, um Wasser aus Flüssen, Seen oder Reservoirs zu transportieren, um landwirtschaftliche Flächen oder andere Grünflächen zu bewässern.
Stauseen: Kanäle und Rohrleitungen können auch verwendet werden, um Wasser in Stauseen oder Wasserspeicherbecken zu transportieren, um elektrische Energie zu erzeugen.
Entwässerung: Kanäle und Rohrleitungen werden auch verwendet, um Regenwasser oder Abflusswasser von Straßen, Parkplätzen oder anderen Flächen abzuleiten, um Überflutungen zu verhindern oder das Wasser zur Behandlung in Kläranlagen zu transportieren.
Die Art des Wassers, das durch Kanäle und Rohrleitungen fließt, hängt von dem spezifischen Einsatzgebiet und der Bedürfnisse der jeweiligen Gemeinde oder Einrichtung ab.
Was sind die Unterschiede zwischen Niederschlagswasser, Grauwasser, Grundwasser und Regenwasser?
Niederschlagswasser, Grauwasser, Grundwasser und Regenwasser sind unterschiedliche Arten von Wasser, die in verschiedenen Kontexten verwendet werden. Hier sind die Unterschiede zwischen diesen Wasserarten:
Niederschlagswasser: Niederschlagswasser ist Wasser, das aus der Atmosphäre in Form von Regen, Schnee oder Hagel auf die Erdoberfläche fällt. Es kann entweder oberirdisch abfließen oder in den Boden infiltrieren.
Grauwasser: Grauwasser ist Wasser aus Haushaltsquellen, wie Waschbecken, Duschen und Waschmaschinen, das zwar verschmutzt, aber nicht toxisch ist. Grauwasser kann behandelt und wiederverwendet werden, um Toiletten zu spülen oder zur Bewässerung von Pflanzen.
Grundwasser: Grundwasser ist Wasser, das sich unter der Erdoberfläche in natürlichen Hohlräumen und Poren im Gestein oder Boden ansammelt. Es ist eine wichtige Quelle für Trinkwasser und wird durch Brunnen und Bohrungen gefördert.
Regenwasser: Regenwasser ist eine spezifische Form von Niederschlagswasser, das auf Dächer, Straßen und anderen Oberflächen auftrifft und in Entwässerungssysteme geleitet wird. Regenwasser kann behandelt und wiederverwendet werden, um Trinkwasser zu sparen oder zur Bewässerung von Grünflächen verwendet zu werden.
Die Hauptunterschiede zwischen diesen Wasserarten liegen in ihrer Herkunft, Qualität und Verwendung. Niederschlagswasser und Regenwasser sind Formen von Oberflächenwasser, während Grundwasser unter der Erde liegt. Grauwasser ist verschmutzt, aber nicht toxisch und kann wiederverwendet werden, während Grundwasser und Trinkwasser streng kontrolliert werden müssen, um sicherzustellen, dass sie sauber und sicher sind.
Wie wird eine Kanalinspektion durchgeführt?
Eine Kanalinspektion wird in der Regel durchgeführt, um den Zustand des Kanalsystems zu überprüfen und mögliche Schäden oder Verstopfungen zu identifizieren. Es gibt verschiedene Methoden, um eine Kanalinspektion durchzuführen, aber hier sind die grundlegenden Schritte:
Vorbereitung: Zunächst müssen alle Zugangspunkte zum Kanalsystem identifiziert werden, wie Schachtdeckel oder Inspektionsöffnungen. Diese Zugangspunkte müssen dann geöffnet und gereinigt werden, um einen klaren Blick in das Kanalsystem zu ermöglichen. Da es sich bei einer Kanalinspektion meist um eine visuelle Inspektion handelt, sind die Sichtverhältnisse im Wasser ausschlaggebend für einen Erfolg. Heute gibt es aber auch schon Sonare, mit denen bei null Sich im Wasser eine Inspektion durchgeführt werden kann. Diese Sonartechnik zeigt auch Risse und Verformungen der Kanalleitungen, die gleichzeitig auch vermessen werden können.
Inspektionskamera: Eine Inspektionskamera wird in das Kanalsystem eingeführt, entweder manuell oder mithilfe eines Roboters. Die Kamera ist mit einer Beleuchtung ausgestattet und überträgt Bilder und Videos in Echtzeit auf einen Monitor, der von einem Techniker oder Ingenieur betrachtet wird.
Sonartechnik: Eine Kanalinspektion mit Sonar, auch als Sonar-Inspektion oder Schallwellen-Inspektion bezeichnet, verwendet Schallwellen, um den Zustand des Kanalsystems zu untersuchen. Die Sonar-Technologie ist besonders nützlich, um verstopfte Bereiche, Ablagerungen oder Objekte wie Fremdkörper in Kanälen zu identifizieren.
Die Sonar-Technologie ist eine wichtige Ergänzung zu anderen Inspektionsmethoden, um den Zustand des Kanalsystems zu überwachen und potenzielle Probleme frühzeitig zu erkennen. Hochauflösende Sonare bieten zusätzlich den Vorteil, auch bei schlechten Sichtverhältnissen oder Null Sicht eine Inspektion durchzuführen. Weiter bietet diese hochauflösende, moderne Sonartechnik den Vorteil, Messungen im Kanal vorzunehmen.
Untersuchung des Kanals: Während die Inspektionskamera durch das Kanalsystem navigiert, kann der Techniker oder Ingenieur den Zustand des Kanalsystems beurteilen. Mögliche Probleme, die identifiziert werden können, sind Risse, Brüche, Verstopfungen oder Verformungen.
Dokumentation: Während der Inspektion werden Bilder und Videos aufgezeichnet, um den Zustand des Kanalsystems zu dokumentieren. Diese Aufnahmen können später als Referenzmaterial verwendet werden, um Veränderungen im Zustand des Kanalsystems zu überwachen und zukünftige Inspektionen zu planen.
Bericht und Bewertung: Nach Abschluss der Inspektion wird ein Bericht erstellt, in dem der Zustand des Kanalsystems beschrieben und alle identifizierten Probleme aufgeführt werden. Der Bericht kann auch Empfehlungen enthalten, wie beispielsweise Reparaturmaßnahmen oder eine regelmäßige Wartung des Kanalsystems.
Eine Kanalinspektion kann je nach Größe und Komplexität des Kanalsystems einige Stunden bis mehrere Tage dauern. Es ist eine wichtige Präventivmaßnahme, um den Zustand des Kanalsystems zu überwachen und potenzielle Probleme frühzeitig zu erkennen.
Schwierigkeiten und Gefahren einer Kanalinspektion
Eine Kanalinspektion kann aufgrund verschiedener Schwierigkeiten und Gefahren mit Risiken verbunden sein. Hier sind einige der häufigsten Herausforderungen, auf die man bei einer Kanalinspektion stoßen kann:
Eingeschränkte Sicht: Oftmals sind Kanäle dunkel, schmutzig und eng, was die Sicht auf das zu inspizierende Objekt erschweren kann. Weiter kann Aufgrund der Wasserqualität die Sicht erheblich eingeschränkt sein. Somit fällt eine Inspektion mit Kamera meistens aus. Hier ist dann modernste Sonartechnik gefragt.
Toxische Gase und Dämpfe: In einigen Kanälen können toxische Gase und Dämpfe vorhanden sein, die zu Atembeschwerden, Vergiftungen oder sogar zum Tod führen können.
Bewegung innerhalb des Kanals: Kanäle können durch Strömungen oder Entwässerungssysteme unvorhersehbare Bewegungen aufweisen, die das Arbeiten innerhalb des Kanals erschweren können.
Technische Probleme: Technische Probleme wie ein Ausfall der Kamera oder des Inspektionsgeräts können den Fortschritt der Inspektion verzögern oder sogar unmöglich machen.
Ständig Unterwasser: Manche Kanäle oder Düker sind permanent mit Wasser gefüllt, und können teilweise auch nicht geleert werden. Je nach Form und Länge des Kanals ist hier eine Inspektion mit Tauchern zu gefährlich, weshalb diese nur noch mit Tauchrobotern inspiziert werden.
Gefahren durch Abwasser: In Kanälen kann es zu einem plötzlichen Anstieg des Wasserspiegels kommen, was zu einer Überflutung führen kann und somit ein hohes Risiko darstellt. Weiter gibt es auch noch Kanäle, die ständig unter Wasser stehen. Diese können, soweit es die Vorschriften zulassen, nur von Tauchern untersucht werden. Eine andere Möglichkeit der Kanalinspektion bieten heute moderne Tauchroboter, die auch unter Druck in den Kanälen mit Sonartechnik eine Inspektion durchführen können.
Ein typisches Beispiel für solche Kanäle sind sogenannte Düker. Diese transportieren über lange Rohrleitungen Wasser und bieten Tauchern nicht genügend Sicherheit, zum Beispiel für einen schnellen Aufstieg. Deshalb werden immer öfter Tauchroboter zur Kanalinspektion eingesetzt.
Grundsätzlich ist es wichtig, dass die Mitarbeiter, die an der Kanalinspektion beteiligt sind, über ausreichende Kenntnisse und Erfahrungen im Umgang mit den Geräten und Gefahren verfügen. Die Sicherheitsmaßnahmen müssen sorgfältig geplant und umgesetzt werden, um die Risiken für die beteiligten Personen zu minimieren.
Vorteile einer Kanalinspektion mit einem Tauchroboter
Die Verwendung eines Tauchroboters, auch ROV (Remotely Operated Vehicle) genannt, bietet mehrere Vorteile für eine Kanalinspektion im Vergleich zu anderen Inspektionsmethoden:
Präzision: Der Tauchroboter kann mit hoher Präzision gesteuert werden, um eine detaillierte Inspektion des Kanals durchzuführen und genaue Messungen durchzuführen.
Flexibilität: Der Tauchroboter kann in Rohren und Kanälen mit unterschiedlichen Durchmessern und Formen eingesetzt werden. Er kann auch Hindernisse überwinden, die für den Zugang von Menschen zu schwer oder unmöglich sind.
Sicherheit: Eine Kanalinspektion mit einem Tauchroboter ist sicherer als eine Inspektion durch menschliche Inspektoren, insbesondere in gefährlichen Umgebungen oder in Fällen von starkem Verschmutzungsgrad oder Gasaustritt.
Effizienz: Der Tauchroboter kann schnell durch den Kanal navigieren und Inspektionen in kürzerer Zeit durchführen als menschliche Inspektoren.
Aufzeichnung: Der Tauchroboter kann hochwertige Bilder und Videos aufnehmen, die zur Identifizierung von Schäden und zur Überprüfung von Reparaturarbeiten genutzt werden können.
Zusammenfassend bietet die Verwendung eines Tauchroboters viele Vorteile für eine Kanalinspektion, einschließlich Präzision, Flexibilität, Sicherheit, Effizienz und Aufzeichnung.
Das Ziel einer Kanalinspektion
Die Ziele einer Kanalinspektion sind vielfältig und können je nach Anwendungsgebiet und Art der Inspektion variieren. Im Allgemeinen lässt sich jedoch sagen, dass eine Kanalinspektion folgende Ziele verfolgt:
Zustandsanalyse: Eine Kanalinspektion dient dazu, den Zustand eines Kanalsystems zu analysieren und mögliche Schäden oder Defekte aufzudecken.
Schadensdiagnose: Die Inspektion soll dazu beitragen, die Art und Ursache von Schäden oder Defekten im Kanalsystem zu bestimmen.
Schadensbewertung: Durch die Inspektion wird der Umfang und die Schwere von Schäden oder Defekten im Kanalsystem bewertet.
Entscheidungsfindung: Auf Basis der Ergebnisse der Kanalinspektion können Entscheidungen über notwendige Reparaturmaßnahmen oder Instandhaltungsmaßnahmen getroffen werden.
Dokumentation: Eine Kanalinspektion dient auch dazu, den Zustand des Kanalsystems zu dokumentieren und eine Grundlage für zukünftige Inspektionen zu schaffen.
Verbesserung des Betriebs: Die Inspektion kann auch dazu beitragen, den Betrieb des Kanalsystems zu verbessern, indem sie beispielsweise Schwachstellen im System identifiziert und mögliche Maßnahmen zur Verbesserung vorschlägt.
Insgesamt zielt eine Kanalinspektion darauf ab, die Effizienz, Sicherheit und Zuverlässigkeit des Kanalsystems zu verbessern und die Umweltbelastung durch Abwasser zu minimieren.

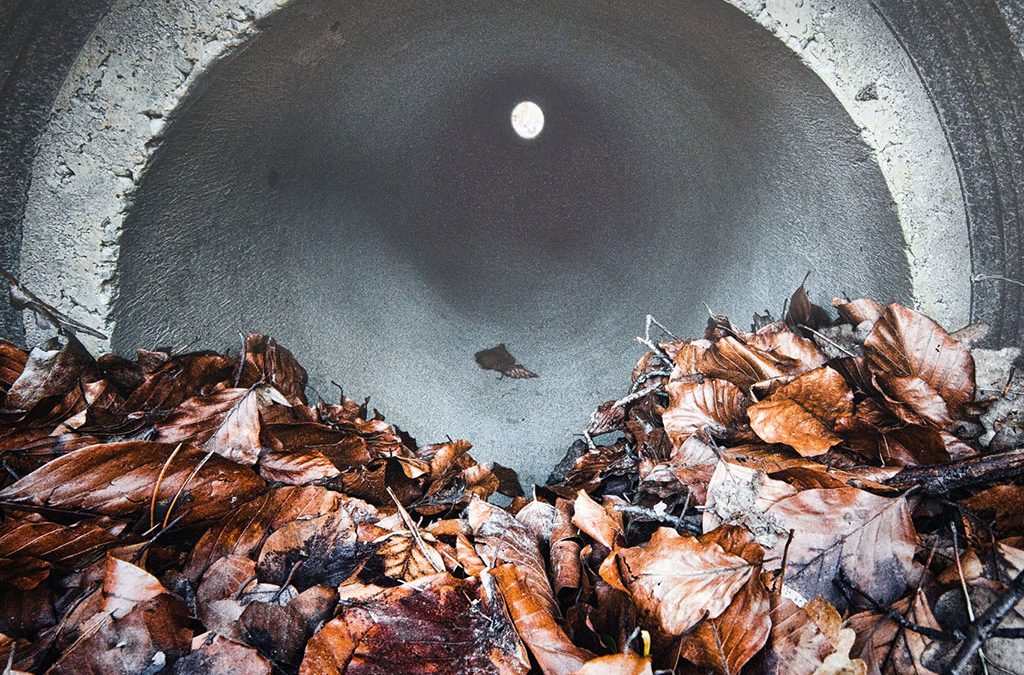

Reinigung und Reparatur von Kanälen und Rohrleitungen
Kanäle können auf verschiedene Arten gereinigt und repariert werden, abhängig von der Art und dem Umfang der Verschmutzung oder Schäden im Kanal. Hier sind einige der gängigen Methoden zur Reinigung und Reparatur von Kanälen:
Hochdruckreinigung: Bei dieser Methode wird ein Hochdruckwasserstrahl verwendet, um Ablagerungen und Verstopfungen im Kanal zu entfernen. Die Hochdruckreinigung ist eine der häufigsten Methoden zur Reinigung von Kanälen. Bei dieser Methode wird ein Hochdruckwasserstrahl verwendet, um Ablagerungen, Verstopfungen und Schmutzpartikel aus dem Kanal zu entfernen.
Die Hochdruckreinigung wird typischerweise mit einem speziellen LKW oder Anhänger durchgeführt, der mit einem Wassertank, einer Pumpe und einer Hochdruckdüse ausgestattet ist. Der Hochdruckwasserstrahl wird von der Hochdruckpumpe erzeugt und durch die Hochdruckdüse am Ende des Schlauchs auf den Kanal gerichtet.
Der Wasserdruck kann je nach Bedarf zwischen 100 und 300 bar eingestellt werden. Dieser Strahl ist sehr stark und kann hartnäckige Verschmutzungen, Ablagerungen und Verstopfungen lösen und entfernen. In einigen Fällen wird ein spezielles Reinigungsmittel in den Kanal eingespritzt, um die Reinigungseffizienz zu erhöhen.
Die Hochdruckreinigung ist eine schnelle und effektive Methode zur Reinigung von Kanälen, die in vielen Fällen eine kostengünstige Alternative zur Reparatur oder Erneuerung von Kanälen darstellt. Die Methode kann jedoch auch ihre Grenzen haben, insbesondere bei schwer zugänglichen Kanälen oder bei sehr hartnäckigen Verschmutzungen, bei denen andere Methoden wie zum Beispiel Fräsroboter zum Einsatz kommen können.
Spülung: Eine Spülung wird oft nach der Hochdruckreinigung durchgeführt, um gelöste Ablagerungen und Schmutzpartikel aus dem Kanal zu entfernen.
Schneidwerkzeuge: Schneidwerkzeuge werden verwendet, um Verstopfungen zu beseitigen, die durch feste Materialien wie Steine oder Wurzeln verursacht werden.
Fräsroboter: Fräsroboter sind spezielle Roboter, die in den Kanal eingeführt werden, um Ablagerungen, Wurzeleinwüchse und andere Hindernisse zu entfernen.
Relining / Schlauchlining / Inliner-Verfahren: Beim Relining wird ein neues Rohr in den bestehenden Kanal eingezogen, um Schäden oder Risse im Kanal zu reparieren. Das Relining ist eine Methode zur Reparatur von beschädigten Kanälen, die darin besteht, ein neues Rohr in den bestehenden Kanal einzuziehen, ohne den alten Kanal zu entfernen oder zu ersetzen. Die Methode wird auch als „Inliner-Verfahren“ oder „Schlauchlining“ bezeichnet.
Der Prozess beginnt damit, dass der Kanal gereinigt und inspiziert wird, um den Zustand des beschädigten Kanals zu bewerten und festzustellen, ob das Relining eine geeignete Lösung ist. Wenn der Kanal für das Relining geeignet ist, wird ein flexibler Schlauch aus Glasfaser oder Polyesterharz zugeschnitten und auf die gewünschte Länge gebracht.
Der Schlauch wird mit Harz getränkt und dann in den bestehenden Kanal eingeführt und aufgeblasen, bis er an den Wänden des Kanals haftet. Das Harz im Schlauch härtet in der Regel innerhalb von einigen Stunden aus und bildet so eine neue Innenwand des Kanals.
Das Resultat ist ein neues Rohr innerhalb des alten, beschädigten Kanals. Die Größe des neuen Rohres ist kleiner als der alte Kanal, wodurch sich der Durchmesser des Kanals um etwa 5-10% reduziert. Dies kann jedoch durch eine Anpassung der Abflussmenge im Abwassersystem ausgeglichen werden.
Es gibt verschiedene Arten von Inliner-Verfahren, die bei der Reparatur von beschädigten Kanälen eingesetzt werden.
Inversion-Liner: Ein flexibler Schlauch wird in einen beschädigten Kanal eingeführt und mit Druckluft oder Wasser umgedreht. Die Schlauchwand wird mit einem Epoxidharz beschichtet, das durch Erhitzung aushärtet und eine neue, dichte Kanalwand bildet.
Druck-Liner: Ein Schlauch wird mit Druckluft oder Wasser durch einen beschädigten Kanal geschoben. Sobald er an Ort und Stelle ist, wird er aufgepumpt, sodass er sich an die Wände des Kanals anschmiegt. Die Schlauchwand wird dann mit einem Epoxidharz beschichtet und durch Erhitzung ausgehärtet, um eine neue, dichte Kanalwand zu bilden.
Kurzschlauchlining: Bei dieser Methode werden kurze Abschnitte von 0,5 bis 2 Metern Länge verwendet, um lokale Schäden zu reparieren. Der Schlauch wird manuell in den beschädigten Abschnitt des Kanals eingeführt und mit Harz beschichtet, bevor er durch Erhitzung ausgehärtet wird.
Roboter-Liner: Ein ferngesteuerter Roboter wird in den beschädigten Kanal geschickt und führt einen Schlauch mit Epoxidharz aus, um die beschädigten Stellen abzudichten und eine neue Kanalwand zu bilden.
Die Wahl der geeigneten Inliner-Methode hängt von verschiedenen Faktoren ab, wie z. B. dem Durchmesser des Kanals, der Art der Beschädigung und dem Zugang zum Kanal. Eine sorgfältige Untersuchung des Schadens und der Kanalbedingungen ist erforderlich, um die am besten geeignete Inliner-Methode zu bestimmen.
Das Relining bietet eine kosteneffektive und schnelle Möglichkeit, Kanäle zu reparieren, da es in der Regel weniger Zeit und Arbeitskräfte benötigt als die herkömmlichen Methoden zur Kanalreparatur. Es kann auch bei schwer zugänglichen Kanälen und in Bereichen mit begrenztem Platzangebot eingesetzt werden.
Insgesamt ist die Wahl der geeigneten Methode zur Reinigung und Reparatur von Kanälen von verschiedenen Faktoren abhängig, wie z. B. Art und Umfang der Schäden, Größe und Lage des Kanalsystems sowie den vorhandenen Ressourcen und Budgets.
